Профиль для устройства деформационного шва Dewmark SV 43/85/50

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    DEWMARK SV 43/85/50
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение пешеходная нагрузка;парковочные;складские
Высота профиля, мм 50
Ширина шва, мм 85
Обозначение SV 43/85/50
Нагрузка автомобильная
Материал Алюминий 6060
Видимая ширина профиля, мм 100
общая ширина профиля, мм 230
горизонтальные деформации, мм 30 (+15/-15)
вертикальные деформации, мм 34 (+17/-17)
стандартная длина 3 метра
цвет вставки Алюминий
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

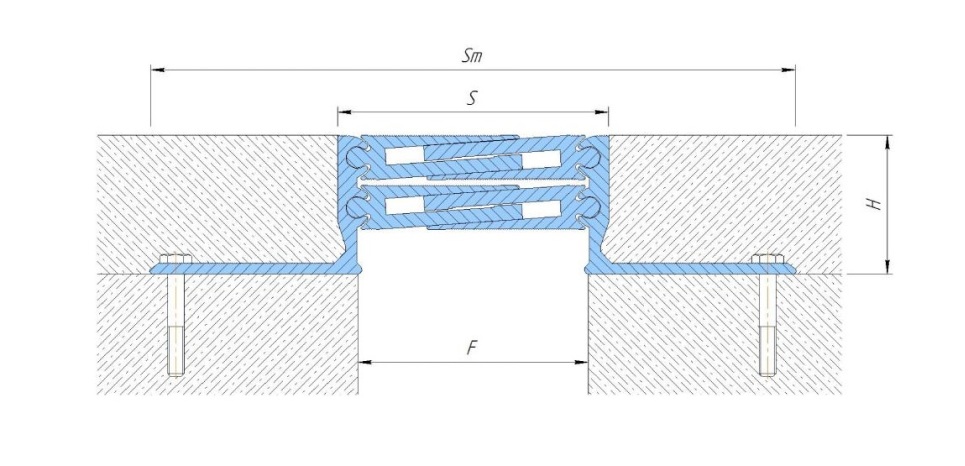

Монтажная схема

Схема монтажа DEWMARK SV 43/85/50

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва, F (мм)

Монтажная
высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 43/85/34

85

34

100

215

30 (+15/-15)

14 (+7/-7)

50*

300*

100*

30*

SV 43/85/50

85

50

100

230

30 (+15/-15)

34 (+17/-17)

50

300

100

30

SV 43/85/80

85

80

100

230

30 (+15/-15)

34 (+17/-17)

50

300

100

30
* Не для постоянного использования (требует согласования) - риск откалывания финишного покрытия.

Похожие деформационные швы

    Вернуться к каталогу

    ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 43/85/50

    Профили данной серии предназначены для устройства деформационных швов в полах с повышенной нагрузкой на ширину шва 85мм. Обычно используются в паркингах, складских комплексах.
