Деформационные швы Dewmark CRG 35/100 AL

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    Dewmark CRG 35/100 AL
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение ограничительные
Высота профиля, мм 100
Ширина шва, мм 5
Обозначение Dewmark CRG 35/100 AL
Нагрузка пешеходная
Материал Алюминий 6060Т66, TPE
Видимая ширина профиля, мм 9
общая ширина профиля, мм 9
горизонтальные деформации, мм 2 (+1/-1)
вертикальные деформации, мм -
стандартная длина 2,5 метра
цвет вставки RAL9005, RAL7035, RAL1005
Дополнительно Для ограничительных и усадочных швов
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

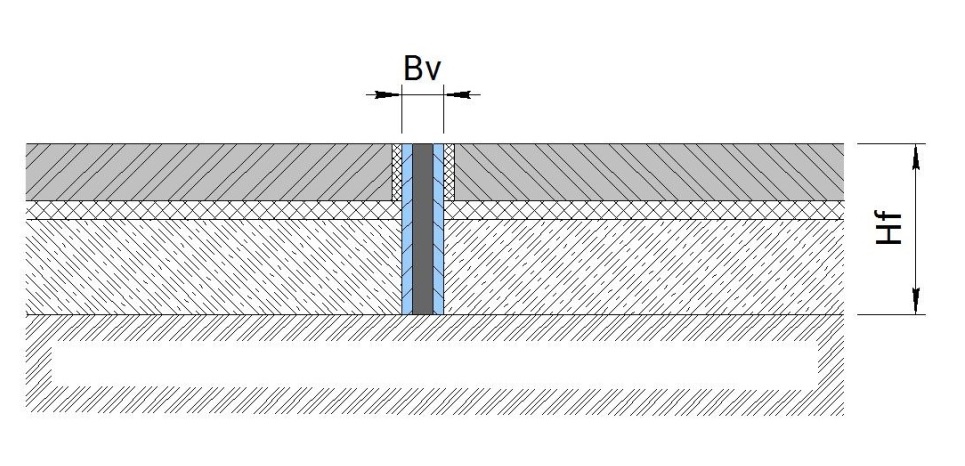

Монтажная схема

Схема монтажа Dewmark CRG 35/100 AL

Технические характеристики профилей для устройства деформационных швов

Профиль

Номинальная

ширина шва,

A (мм)

Высота профиля, Hp (мм)

Монтажная
высота,
Hm (мм)

Видимая ширина
профиля,
Bv (мм)

Общая ширина
профиля,
Bf (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

CRG 35/20 AL

5

20

—

9

—

2 (+1/-1)

—

любые*

CRG 35/25 AL

5

25

—

9

—

2 (+1/-1)

—

любые *

CRG 35/30 AL

5

30

—

9

—

2 (+1/-1)

—

любые *

CRG 35/40 AL

5

40

—

9

—

2 (+1/-1)

—

любые *

CRG 35/50 AL

5

50

—

11

—

2 (+1/-1)

—

любые *

CRG 35/60 AL

5

60

—

9

—

2 (+1/-1)

—

любые *

CRG 35/70 AL

5

70

—

9

—

2 (+1/-1)

—

любые *

CRG 35/80 AL

5

80

—

9

—

2 (+1/-1)

—

любые *

CRG 35/100 AL

5

100

—

11

—

2 (+1/-1)

—

любые *
*- нагрузки допустимые для пола

Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Dewmark CRG 35/100 AL

    Профили данной серии предназначены для устройства ограничительных швов бетонирования в полах
