Профиль для обустройства деформационного шва Dewmark SV 24/70/N

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    DEWMARK SV 24/70/N
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля накладной
Назначение пешеходная нагрузка
Высота профиля, мм 0
Ширина шва, мм 70
Обозначение DEWMARK 24/70/N
Нагрузка пешеходные
Материал Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C)
Видимая ширина профиля, мм 150
общая ширина профиля, мм 150
горизонтальные деформации, мм 24 (+12/-12)
вертикальные деформации, мм 20 (+10/-10)
стандартная длина алюминиевый профиль — 3 метра
цвет вставки Черный, серый (7035), бежевый (1015)
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

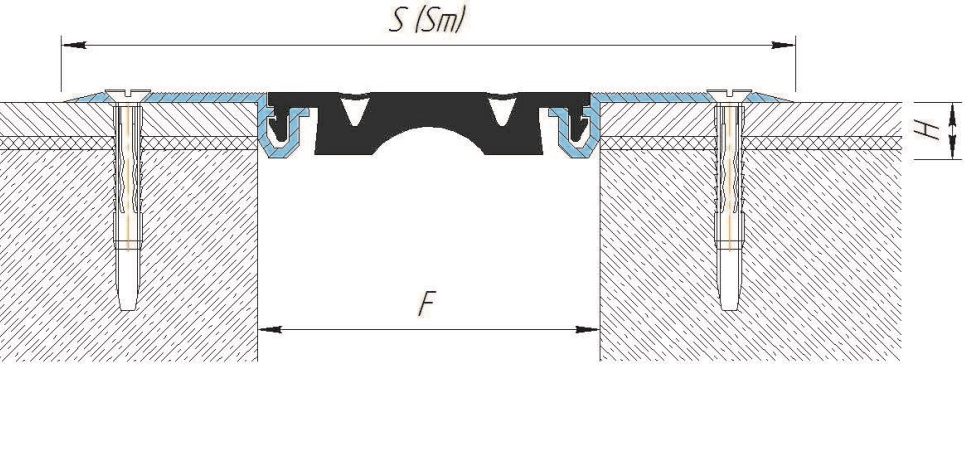

Монтажная схема

Схема монтажа DEWMARK SV 24/70/N

Технические характеристики профилей для устройства деформационных швов

рофиль

Ширина шва,
F (мм)

Монтажная
высота,
H (мм)

Видимая ширина
профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 24/70/N

70

28

150

150

24 (+12/-12)

20 (+10/-10)

Пешеходные*
Угловые версии (шов вдоль стены)

SV-E 24/70/N

70

28

110

110

24 (+12/-12)

10 (+10/-10)

—

Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Dewmark SV 24/70/N

    Профили данной серии предназначены для обустройства деформационных швов в полах с пешеходной нагрузкой  на ширину шва 70 мм. Обычно используются в ТРЦ, общественных и жилых зданиях
