Параметры
| Производитель | DEWMARK |
| Тип профиля | закладной |
| Назначение | пешеходная нагрузка;парковочные |
| Высота профиля, мм | 70 |
| Ширина шва, мм | 65 |
| Обозначение | DEWMARK SV 21/65/70 |
| Нагрузка | пешеходная, повышенная |
| Материал | Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C) |
| Видимая ширина профиля, мм | 70 |
| общая ширина профиля, мм | 194 |
| горизонтальные деформации, мм | 24 (+12/-12) |
| вертикальные деформации, мм | 20 (+10/-10) |
| стандартная длина | алюминиевый профиль — 3 метра |
| цвет вставки | Черный, серый (7035), бежевый (1015) |
| Дополнительно | Страна производитель - Россия |

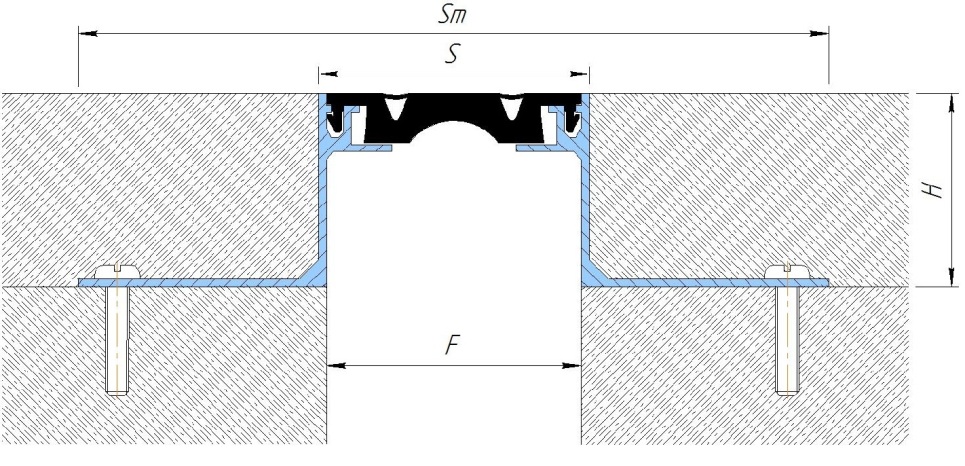

Монтажная схема
Технические характеристики профилей для устройства деформационных швов
| Профиль |
Ширина шва, |
Монтажная |
Видимая ширина |
Общая ширина |
Горизонтальные |
Вертикальные |
Допустимые нагрузки, кН |
|||
|
|
|
|
|
|||||||
|
SV 21/65/15 |
65 |
15 |
70 |
194 |
24 (+12/-12) |
20 (+10/-10) |
10* |
— |
— |
— |
|
SV 21/65/20 |
65 |
20 |
70 |
174 |
24 (+12/-12) |
20 (+10/-10) |
10* |
— |
— |
— |
|
SV 21/65/30 |
65 |
30 |
70 |
205 |
24 (+12/-12) |
20 (+10/-10) |
30* |
— |
50* |
— |
|
SV 21/65/50 |
65 |
50 |
70 |
205 |
24 (+12/-12) |
20 (+10/-10) |
30 |
— |
50 |
— |
|
SV 21/65/70 |
65 |
70 |
70 |
194 |
24 (+12/-12) |
20 (+10/-10) |
30 |
— |
50 |
— |
|
SV 21/65/80 |
65 |
80 |
70 |
194 |
24 (+12/-12) |
20 (+10/-10) |
30 |
— |
50 |
— |
|
Угловые версии (шов вдоль стены) |
||||||||||
| Все профили имеют угловые версии обозначающиеся индексом “E” (пример: SV-E 21/65/50) | ||||||||||
|
* Не для постоянного использования (требует согласования) - риск откалывания финишного покрытия. |
||||||||||
Похожие деформационные швы
-
Профиль для обустройства деформационных швов в полах с пешеходной нагрузкой (ТРЦ, общественные и жилые здания)
DEWMARK SV 21/50/70
-
Профиль для обустройства деформационных швов в полах с пешеходной нагрузкой (ТРЦ, общественные и жилые здания)
DEWMARK SV 21/50/80
-
Профиль для обустройства деформационных швов в полах с пешеходной нагрузкой (ТРЦ, общественные и жилые здания)
DEWMARK SV 21/65/20
-
Профиль для обустройства деформационных швов в полах с пешеходной нагрузкой (ТРЦ, общественные и жилые здания)
DEWMARK SV 21/65/30
-
Профиль для обустройства деформационных швов в полах с пешеходной нагрузкой (ТРЦ, общественные и жилые здания)
DEWMARK SV 21/65/50
-
Профиль для обустройства деформационных швов в полах с пешеходной нагрузкой (ТРЦ, общественные и жилые здания)
DEWMARK SV 21/65/80
Деформационные швы Dewmark SV 21/65/70
Профили данной серии предназначены для обустройства деформационных швов в полах с пешеходной и автомобильной нагрузкой на ширину шва 65 мм и высоту профиля 70 мм. Обычно используются в ТРЦ, общественных и жилых зданиях.
