Профиль для обустройства деформационного шва Dewmark SV 21/20/20

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    DEWMARK SV 21/20/20
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение пешеходная нагрузка
Высота профиля, мм 20
Ширина шва, мм 20
Обозначение DEWMARK SV 21/20/15
Нагрузка пешеходные
Материал Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C)
Видимая ширина профиля, мм 24
общая ширина профиля, мм 128
горизонтальные деформации, мм 4 (+2/-2)
вертикальные деформации, мм 4 (+2/-2)
стандартная длина алюминиевый профиль — 3 метра
цвет вставки Черный, серый (7035), бежевый (1015)
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

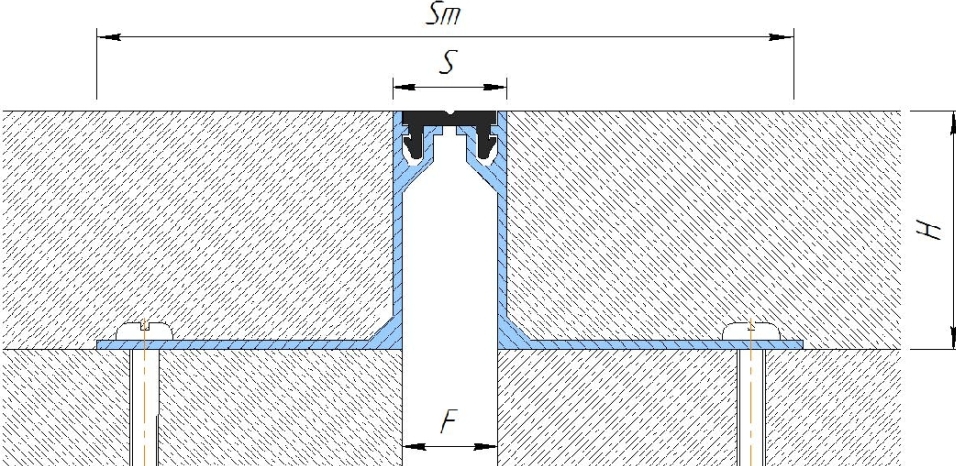

Монтажная схема

Схема монтажа DEWMARK SV 21/20/20

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная
высота,
H (мм)

Видимая ширина
профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 21/20/15

20

15

24

126

4 (+2/-2)

4 (+2/-2)

30*

—

—

—

SV 21/20/20

20

20

24

128

4 (+2/-2)

4 (+2/-2)

30*

—

—

—

SV 21/20/30

20

30

24

160

4 (+2/-2)

4 (+2/-2)

30*

—

50*

—

SV 21/20/50

20

50

24

148

4 (+2/-2)

4 (+2/-2)

30

—

50

—
SV 21/20/70

20

70

24

148

4 (+2/-2)

4 (+2/-2)

30

—

50

—

SV 21/20/80

20

80

24

148

4 (+2/-2)

4 (+2/-2)

30

—

50

—

Угловые версии (шов вдоль стены)
Все профили имеют угловые версии, обозначающиеся индексом "E" (пример: SV-E 21/20/50)

* Не для постоянного использования (требует согласования) - риск откалывания финишного покрытия.

Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Dewmark SV 21/20/20

    Профили данной серии предназначены для обустройства деформационных швов в полах с пешеходной и автомобильной нагрузкой  на ширину шва 20 мм и высоту профиля 20мм. Обычно используются в ТРЦ, общественных и жилых зданиях.
