Профиль для устройства деформационного шва Dewmark SV 45/300/80

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    DEWMARK SV 45/300/80
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение парковочные;складские
Высота профиля, мм 80
Ширина шва, мм 300
Обозначение SV 45/300/80
Нагрузка автомобильная
Материал Алюминий 6060
Видимая ширина профиля, мм 320
общая ширина профиля, мм 495
горизонтальные деформации, мм 120 (+60/-60)
вертикальные деформации, мм 70 (+35/-35)
стандартная длина 3 метра
цвет вставки Алюминий
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

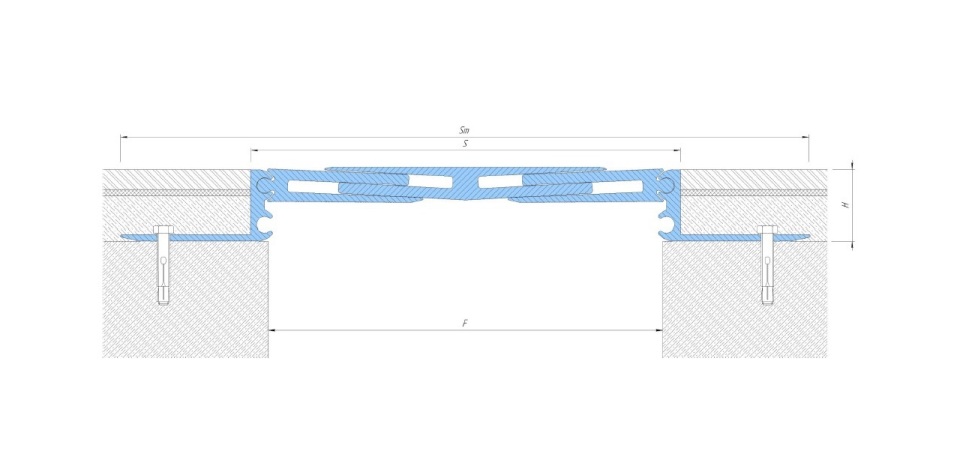

Монтажная схема

Схема монтажа DEWMARK SV 45/300/80

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва, F (мм)

Монтажная
высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 45/300/53

300

53

320

495

120 (+60/-60)

70 (+35/-35)

30*

50*

40*

2.5*

SV 45/300/80

300

80

320

495

120 (+60/-60)

70 (+35/-35)

30

50

40

2.5

Угловые версии (шов вдоль стены)

SV-E 45/300/53

300

53

320

495

120 (+60/-60)

70 (+35/-35)

пешеходные

SV-E 45/300/80

300

80

320

495

120 (+60/-60)

70 (+35/-35)

пешеходные
* Не для постоянного использования (требует согласования) - риск откалывания финишного покрытия.

Похожие деформационные швы

    Вернуться к каталогу

    ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 45/300/80

    Профили данной серии предназначены для устройства деформационных швов в полах с повышенной нагрузкой на ширину шва 300мм. Обычно используются в паркингах, складских комплексах.
