Деформационные швы Dewmark SV 44/65/N

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    DEWMARK SV 44/65/N
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля накладной
Назначение пешеходная нагрузка
Высота профиля, мм 0
Ширина шва, мм 65
Обозначение SV 44/65/N
Нагрузка пешеходная, повышенная
Материал Алюминий 6060
Видимая ширина профиля, мм 181
общая ширина профиля, мм 181
горизонтальные деформации, мм 14 (+7/-7)
вертикальные деформации, мм 14 (+7/-7)
стандартная длина 3 метра
цвет вставки Алюминий
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

Монтажная схема

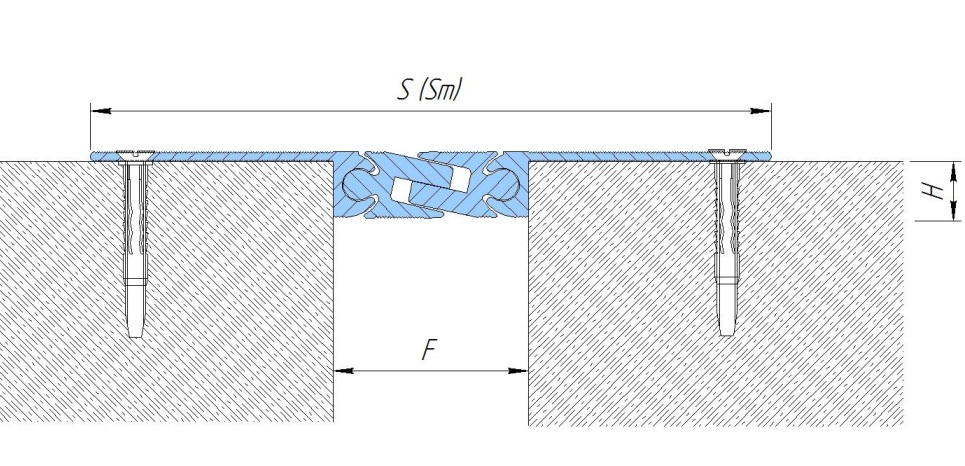

Схема монтажа DEWMARK SV 44/65/N

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва, F (мм)

Монтажная
высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 44/65/N

65

31

181

181

14 (+7/-7)

14 (+7/-7)

Пешеходные

Угловые версии (шов вдоль стены)

SV-Е 44/65/N

65

31

123

123

14 (+7/-7)

14 (+7/-7)

Пешеходные

Похожие деформационные швы

    Вернуться к каталогу

    ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 44/65/N

    Профили данной серии наклданого типа предназначены для устройства деформационных швов в полах с пешеходной и повышенной нагрузкой на ширину шва 65мм. Обычно используются в ТРЦ, на паркингах, общественных и жилых зданиях.
